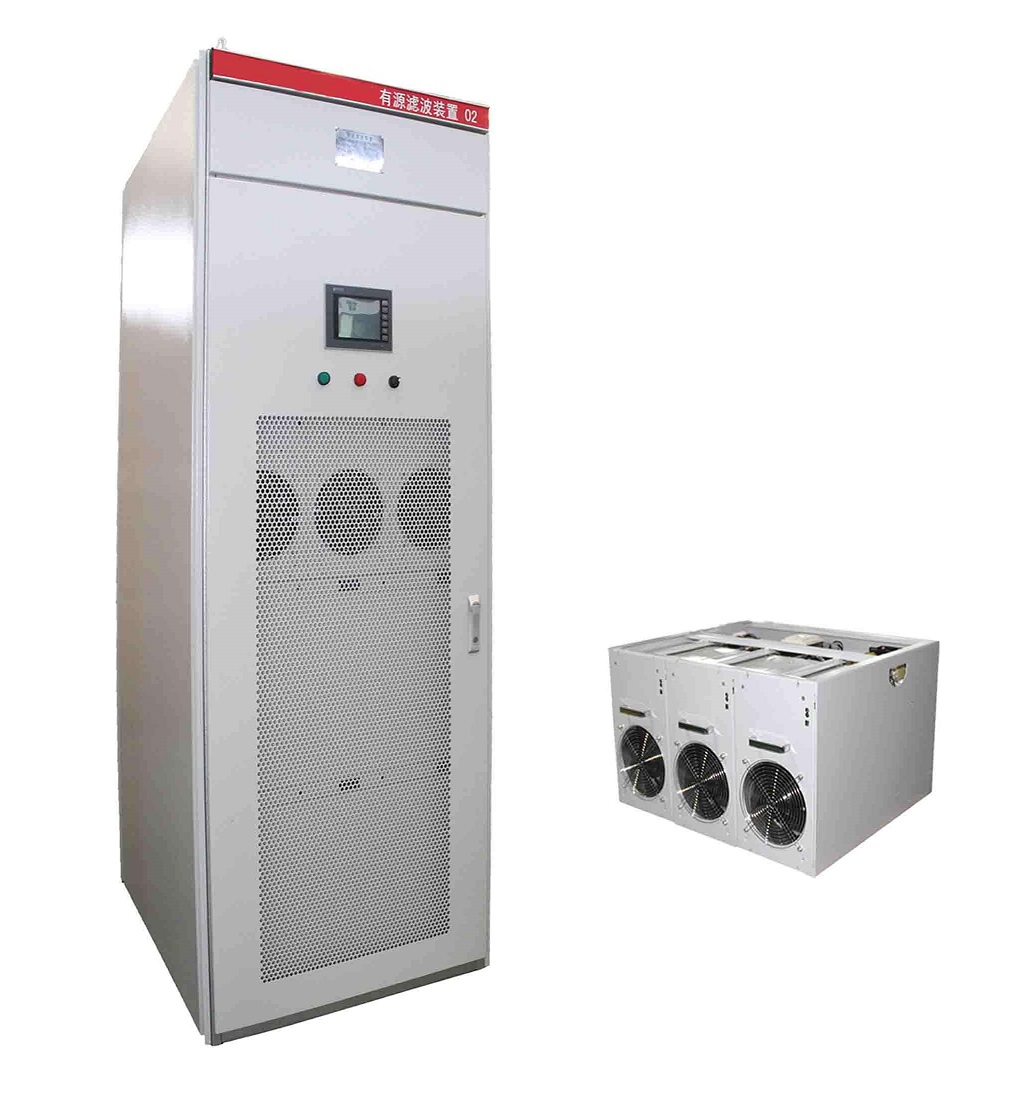

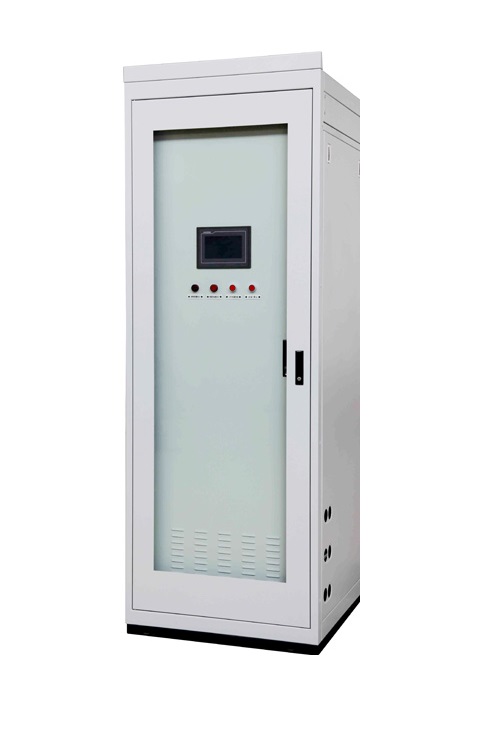

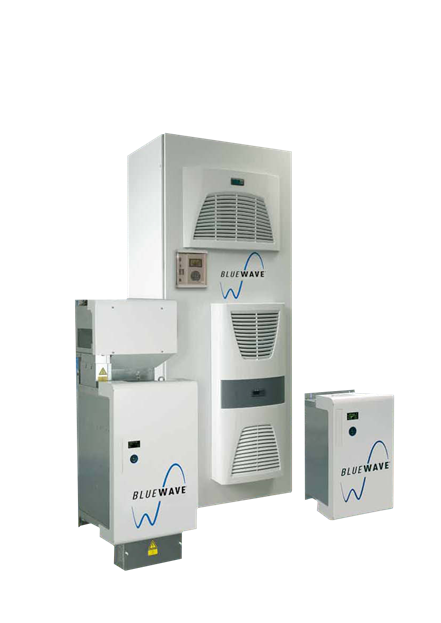

一、產品概述
SPS 電能調節節電裝置是針對目前0.4KV配電網絡中對電能質量敏感的各種精密的、復雜的用電負荷提供高效潔凈電力能源而研制的高科技產品。該裝置采用柔性交流輸電技術（FACTS）設計而成，具有主動濾除電網諧波（APF）、平衡三相有功功率(TPA)和靜止無功補償（SVG）等功能單元的新型電力電子控制裝置。
裝置具備實時跟蹤負載變化并提供相應的補償電流，有效解決沖擊性負荷、非線性負荷、開關整流型負荷對電網的影響、并保護用電設備自身不受電網干擾，提高了系統出率、延長了供用電設備使用壽命。
該裝置廣泛適用于電力系統、工礦企業、油田、電氣化鐵路、電動汽車充換電站、新能源微電網等行業，使供用電雙方受益顯著。
二、性能特點
諧波治理、有功平衡、無功補償功能單獨運行或組合運行
濾除2到25次的諧波電流，或濾除選定次數的諧波電流
實時提供超前或滯后的無功電流，對容性或感性負載連續補償
可實現三相有功功率平衡調節，減少中線電流和三相電壓偏差
可以多臺裝置并聯運行，擴展性強
采用光通訊驅動IGBT工作方式，一致性和抗干擾性能強
裝置運行不受電網阻抗影響，且不會造成系統諧振
設計選型簡單，不需要進行詳細的電網分析
柔性無功補償，可抑制電壓閃變和跌落
具備標準的通訊協議，方便接入用戶通訊系統
并聯安裝方式，體積輕巧，便于安裝
輸出補償功率不受電網電壓的波動影響，可實現恒功率輸出
具有過載、過壓、欠壓、過流、溫度等完備的保護功能
三、技術參數
| 額定電壓 |
0.4kv |
|||||||
|
工作頻率 |
50 Hz |
|||||||
|
補償方式 |
三相三線/三相四線 |
|||||||
|
補償單元電流（A） |
±50 |
±100 |
±150 |
±200 |
±300 |
±450 |
±600 |
|
|
電容容量（kvar） |
70 |
135 |
215 |
275 |
415 |
620 |
825 |
|
|
濾波范圍 |
2次到25次諧波 |
|||||||
|
濾波程度 |
諧波電流濾除率＞90% |
|||||||
|
無功補償 |
補償后功率因數＞0.95，適合容性或感性的各類負載 |
|||||||
|
三相不平衡調節 |
補償后不平衡電流＜10A |
|||||||
|
過載保護 |
自動限流在100%額定輸出 |
|||||||
|
通訊 |
RS485通訊接口、Modbus RTU 通訊協議 |
|||||||
|
響應時間 |
＜5ms |
|||||||
|
多臺運行方式 |
并聯運行 |
|||||||
|
殼體防護等級 |
IP21或根據用戶需求定制 |
|||||||
|
外形尺寸（寬深高） |
補償單元電流≤200A |
800*800*2200mm |
||||||
|
補償單元電流≤300A |
2*（800*800*2200mm） |
|||||||
|
補償單元電流≤600A |
3*（800*800*2200mm） |
|||||||
|
環境 |
室內安裝，潔凈環境。 |
|||||||
|
冷卻方式 |
強迫風冷，進風通道柜內底部 |
|||||||
|
標準安裝 |
室內立式安裝 |
|||||||
注：補償單元電流、電容器組結構和尺寸可根據工程靈活配置
